美国科技巨头IBM，在VLSI 2026大会上，正式发布了全球首款“亚1纳米”芯片技术，标称节点直接干到了0.7纳米，也就是7埃米。

一、要理解0.7nm芯片的意义，得先搞清楚芯片到底是干什么的。

你可以把芯片想象成一座超级微缩的城市，里面住着几十亿甚至上千亿个“电子居民”——也就是晶体管。晶体管的作用很简单：控制电流的通和断，对应计算机里的“1”和“0”。晶体管越多，这座城市能同时处理的任务就越多，芯片也就越快。

过去的五六十年里，工程师们做的最重要的一件事就是：把晶体管越做越小。这就是著名的摩尔定律——每隔大约两年，芯片上的晶体管数量就会翻一倍。从几十微米到几纳米，人类硬是把晶体管缩小了上万倍。

二、为什么大家都说摩尔定律到头了？

但最近几年，全世界都在唱衰摩尔定律。原因其实不复杂：平面微缩这条路已经走到头了。

打个比方：你在一块地上盖平房，想住更多人就得把房子越盖越小。但房子不能无限缩小啊——到2nm左右，晶体管的尺寸已经接近原子级别了。再往下挤，物理规律就像一堵墙挡在面前：
量子隧穿效应：电子会“穿墙”跑掉，晶体管该关的时候关不严

漏电和发热：关不严就漏电，漏电就发热，发热就影响性能
成本飙升：3nm芯片的设计成本已经超过10亿美元

简单说就是：每往前挤一步，成本翻几倍，性能收益却越来越小。所以很多人说：摩尔定律要死了。

三、IBM的破局之道：从“平房”变“楼房”

IBM给出的解决方案很巧妙——不往小了挤，而是往上摞。

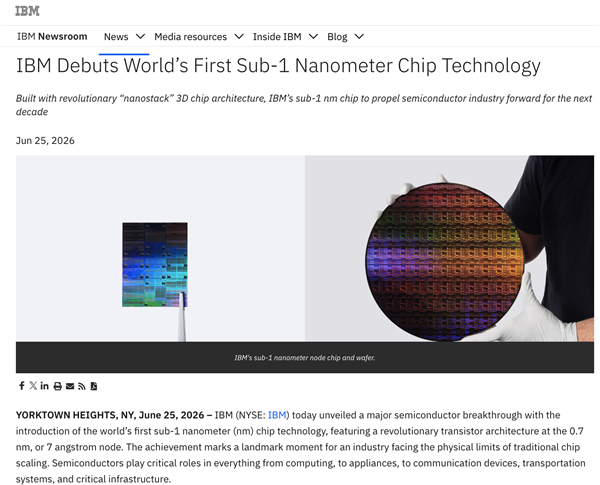

2026年6月，IBM在VLSI大会上正式发布了全球首款“亚1纳米”芯片技术，标称节点0.7纳米（7埃米）。1埃米大约相当于一个氢原子的直径，7埃米就是7个氢原子并排的宽度。

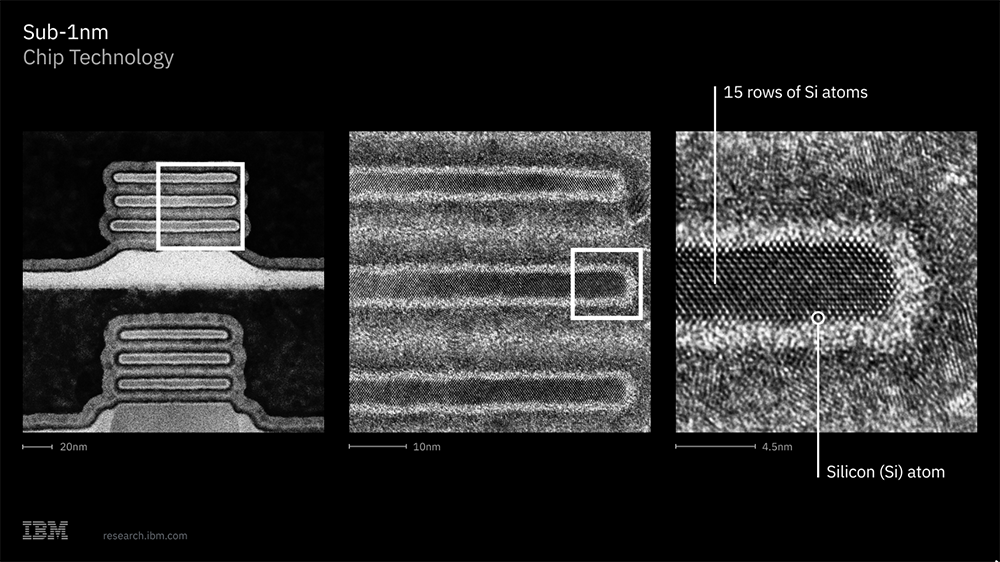

IBM是怎么做到的？他们研发了一种叫 “纳米堆叠”（Nanostack）的全新架构。原理很简单：把原来平铺在地上的晶体管，像盖楼一样垂直堆叠起来。同样的“地皮”面积，原来只能住一户，现在能住两户。

结果很惊人：指甲盖大小的芯片上，集成了近1000亿个晶体管，密度是IBM 2021年2nm芯片的两倍。性能提升50%，能效提升70%。

当然，IBM早在2014年就剥离了芯片制造业务，它现在主要负责出图纸。真正要把这栋“楼”盖起来，还得看三星、台积电这些晶圆厂能不能接得住。IBM给的时间表是最快5年量产。

四、华为的“韬定律”：不走寻常路

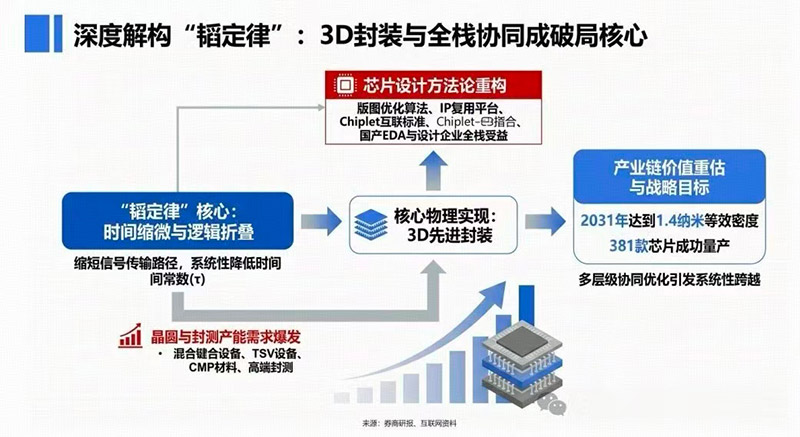

几乎在同一时期，华为提出了另一条完全不同的思路——“韬（τ）定律”。

如果说IBM的路线是“把房子盖得更高”（3D堆叠），那华为的路线就是“让住在里面的人跑得更快”（压缩信号传输时间）。

“韬定律”的核心概念是时间常数τ——简单说就是信号从一个状态切换到另一个状态所需的时间。τ越小，芯片跑得越快。

华为的思路是：不再死磕“把晶体管做得多小”，而是从器件、电路、芯片到系统四个层面协同优化，全面压缩信号传输的时延。他们发明了一项叫 “逻辑折叠”的技术，把传统平面芯片像折纸一样叠起来。

根据华为公布的数据，过去六年他们已经按照“韬定律”量产了381款芯片。预计到2031年，采用这套方法的高端芯片晶体管密度可以达到等效1.4nm制程的水平。

五、两条路线，本质上是互补的

IBM的0.7nm和华为的“韬定律”，表面上走的是两条不同的路：
IBM：延续摩尔定律的“几何缩微”，通过3D堆叠把晶体管密度推向物理极限
华为：跳出摩尔定律，开辟“时间缩微”的新方向，用系统优化换性能

但本质上，这两条路线是互补的。极致的制程微缩（比如0.7nm）本身就能降低器件级的信号延迟，是压缩τ的有效手段；而“韬定律”提供的系统级方法论，也能让先进制程的算力潜力得到更充分的释放。

接下来的半导体竞争，核心标尺不再是单一比拼谁的光刻机更先进，而是越来越偏向架构设计与系统整合能力——谁能通过更巧妙的组合实现效能最大化，谁才能真正掌握主动权。

六、化工行业的“隐形战场”

说完了芯片，我们得聊聊一个容易被忽略的环节——化工行业。没有化工材料，再牛的芯片设计也只是纸上谈兵。

芯片制造本质上是一个超精密的化学加工过程。每一颗芯片的诞生，都要经过清洗、蚀刻、光刻、沉积、抛光等数百道工序，每一步都离不开化工材料。

光刻胶是其中最核心的材料之一，相当于芯片制造的“精密画笔”——它的纯度直接决定芯片电路的精度。目前ArF光刻胶的国产化率不足5%，EUV光刻胶仍处于研发阶段。

湿电子化学品是芯片的“专业清洁剂”，每一层芯片的制造都需要反复清洗和蚀刻。28纳米以下先进制程用的湿电子化学品，目前仍高度依赖进口。

电子特气同样不可或缺。比如六氟化钨（WF₆）是化学气相沉积工艺的核心前驱体，纯度要求达到6N（99.9999%）以上，金属杂质要控制在十亿分之一级别。IBM的0.7nm三维堆叠架构意味着通孔和互连层数大幅增加，单片晶圆的六氟化钨消耗量预计比2nm提升五成以上。

随着芯片从“平房”变“楼房”，每一层堆叠都需要更多的化工材料。逻辑折叠、3D堆叠这些新技术越普及，对高纯试剂、特种气体、光刻胶、抛光液、导热材料的需求就越旺盛。

从这个角度看，半导体行业的竞争，某种程度上也是化工行业的竞争——谁能突破高端电子化学品的卡脖子环节，谁就能在芯片产业链上掌握更多话语权。
